TSMC sản xuất hàng loạt chip 2nm (N2) tiên tiến nhất

TSMC 2nm không chỉ là cách gọi của tiến trình sản xuất, nó là dấu mốc cho thấy ngành bán dẫn tiếp tục bứt phá về hiệu năng trên mỗi watt, mật độ transistor và khả năng sản xuất quy mô lớn. Bài viết này giúp bạn hiểu N2 là gì, cải thiện gì so với 3nm (N3E), nhóm sản phẩm nào hưởng lợi và những điểm cần theo dõi trong giai đoạn 2026.

1. Chip 2nm (N2) của TSMC là gì?

Chip 2nm (N2) là node sản xuất tiên tiến nhất của TSMC, chính thức vào sản xuất hàng loạt từ Q4/2025, sử dụng transistor nanosheet GAA đầu tiên để đạt mật độ transistor cao hơn và hiệu quả năng lượng vượt trội cho AI/mobile. Dưới đây là 3 khía cạnh cốt lõi: định nghĩa “2nm”, sự khác biệt so với node trước, và chi tiết sản xuất/công nghệ transistor.

1.1 “2nm” có nghĩa gì trong ngành bán dẫn?

Trong ngành chip, “2nm” thường được hiểu là tên node/quy trình công nghệ. Cách đặt tên node phản ánh một tập hợp cải tiến về transistor, vật liệu, thư viện cell, quy tắc thiết kế và khả năng sản xuất.

TSMC chính thức sản xuất hàng loạt chip 2nm (N2)

Quan trọng hơn, node mới thường được đánh giá qua 3 nhóm chỉ số: hiệu năng (performance), điện năng (power) và mật độ transistor (density). Với người dùng cuối, 3 nhóm này quy về các lợi ích dễ thấy hơn như: máy chạy nhanh hơn, pin bền hơn, và nhiều tính năng AI hơn trong cùng một giới hạn nhiệt/điện.

1.2 N2 khác gì các node trước của TSMC?

TSMC mô tả N2 là công nghệ tiên tiến nhất của hãng về mật độ transistor và hiệu quả năng lượng, đồng thời nhắm vào nhu cầu điện toán tiết kiệm năng lượng cho AI và thiết bị di động. Nói ngắn gọn, N2 được thiết kế để tạo bước nhảy full-node về hiệu năng và mức tiêu thụ điện thay vì chỉ là tối ưu nhỏ. Điều này đặc biệt quan trọng trong bối cảnh các hệ thống AI ngày càng tiêu thụ nhiều điện và tạo nhiệt lớn, khiến hiệu năng trên mỗi watt trở thành thước đo sống còn trong thiết kế phần cứng.​

1.3 N2 sản xuất ở đâu, công nghệ transistor gì?

Theo các nguồn tin, sản xuất N2 hiện tập trung tại Fab 22 ở Kaohsiung và sử dụng transistor nanosheet thế hệ đầu tiên (thuộc họ gate-all-around, viết tắt GAA). Đây cũng là lần đầu TSMC đưa kiến trúc GAA nanosheet vào một node sản xuất hàng loạt.

Khác với transistor cũ, GAA nanosheet giúp kiểm soát dòng điện trong transistor tốt hơn so với kiến trúc trước đó, từ đó giảm rò rỉ và cải thiện hiệu năng/điện năng khi tiếp tục thu nhỏ. (Nguồn: Tomshardware)

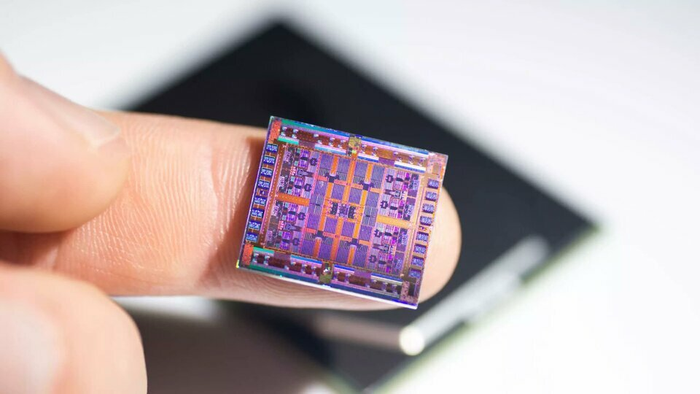

Transistor GAA nanosheet - công nghệ đột phá của TSMC 2nm

2. Thông số nổi bật - N2 cải thiện gì so với 3nm (N3E)?

So với N3E (3nm), N2 mang lại cải thiện vượt trội về cả hiệu năng, điện năng và mật độ transistor - 3 yếu tố cốt lõi quyết định sức mạnh thực tế của chip. Dưới đây là phân tích chi tiết từng khía cạnh:

2.1 Hiệu năng (Performance)

So với N3E (3nm), TSMC cho biết N2 có thể tăng 10-15% tốc độ ở cùng mức điện năng. Nếu bạn là người dùng phổ thông, phần “tốc độ” này có thể biểu hiện thành: app mở nhanh hơn, xử lý ảnh/video mượt hơn, hoặc phản hồi AI on-device nhanh hơn (tùy từng SoC).

Trong môi trường server/AI, 10-15% ở “cùng điện năng” thường được hiểu là tăng throughput trong cùng giới hạn nguồn cấp và giới hạn nhiệt của rack.

2.2 Điện năng và nhiệt (Power/Thermals)

Khi giữ nguyên hiệu năng, theo công bố của TSMC, N2 có thể giảm 25-30% điện năng so với N3E. Đây là kiểu cải thiện rất “đáng tiền” với smartphone (pin) và với data center (chi phí điện + làm mát). Với AI, điện năng thấp hơn thường tạo thêm headroom nhiệt, giúp chip duy trì xung/hiệu năng ổn định lâu hơn dưới tải nặng.

 Lợi ích thực tế của chip 2nm mang lại cho người dùng



2.3 Mật độ transistor (Density)

TSMC cho biết mật độ transistor của N2 tăng hơn 15% so với N3E. Một nguồn phân tích kỹ thuật cũng nêu rõ mức tăng mật độ 15% cho thiết kế “mixed” và có thể lên đến 20% với thiết kế logic-only.​

Mật độ cao hơn thường cho phép một trong ba hướng: (1) nhồi thêm tính năng/nhân xử lý, (2) tăng cache/khối tăng tốc AI, hoặc (3) giữ tính năng như cũ nhưng giảm diện tích die để tối ưu chi phí theo thời gian.

3. Ý nghĩa thực tế cho người dùng

Với người dùng điện thoại, “ít điện hơn” thường đồng nghĩa pin bền hơn và máy mát hơn khi dùng tác vụ nặng (game, quay video, AI). Với laptop và PC nhỏ gọn, hiệu năng/watt tốt hơn có thể giúp máy yên tĩnh hơn (quạt quay ít) hoặc duy trì hiệu năng cao lâu hơn.

Với doanh nghiệp, N2 là mảnh ghép để triển khai AI hiệu quả hơn: cùng một công suất điện, bạn có thể chạy nhiều tác vụ hơn, hoặc giảm chi phí vận hành cho cùng một mức dịch vụ.

Xem thêm: SanDisk 256TB UltraQLC - Ổ SSD dung lượng khủng cho AI & Big Data



4. Vì sao “sản xuất hàng loạt 2nm” là một cột mốc lớn?

Sản xuất hàng loạt 2nm (N2) không chỉ là kỹ thuật thành công, mà còn là tín hiệu thị trường cho thấy TSMC sẵn sàng đáp ứng nhu cầu quy mô lớn từ Apple, NVIDIA. Dưới đây là 3 khía cạnh quan trọng: sự khác biệt giai đoạn sản xuất, tác động chuỗi cung ứng, và vai trò AI là động lực chính.

4.1 Từ R&D sang “volume production” khác nhau thế nào?

Ở giai đoạn R&D hoặc “risk production”, mục tiêu thường là chứng minh công nghệ hoạt động và đạt một số mốc kỹ thuật. Khi chuyển sang sản xuất hàng loạt (volume production), trọng tâm chuyển sang độ ổn định, sản lượng, tỷ lệ đạt (yield) và khả năng giao hàng đều.

TSMC xác nhận N2 đã vào sản xuất hàng loạt trong quý IV/2025, tức là đã vượt qua một ngưỡng quan trọng về thương mại hóa.​

TSMC 2nm chính thức bước vào giai đoạn thương mại hóa

4.2 Tác động tới chuỗi cung ứng (fabless, thiết bị, đóng gói)

Khi một node mới “vào hàng loạt”, cả chuỗi cung ứng dịch chuyển theo, thường gồm:

• Hệ sinh thái thiết kế: IP, thư viện cell, EDA, quy tắc DRC/LVS.


• Hệ sinh thái sản xuất: wafer, vật liệu, thiết bị in khắc và đo kiểm.


• Hệ sinh thái hậu kỳ: đóng gói tiên tiến, kiểm thử, tối ưu nhiệt và nguồn.

Một điểm đáng chú ý là N2 còn tích hợp các phần tử hỗ trợ cấp nguồn như tụ SHPMIM để cải thiện độ ổn định nguồn và hiệu quả năng lượng.

4.3 AI là động lực chính

TSMC nói N2 được thiết kế để đáp ứng nhu cầu điện toán tiết kiệm năng lượng, đặc biệt cho AI và mobile. Các nguồn tin cũng nhắc TSMC là đối tác gia công chủ lực cho các hãng lớn như NVIDIA và Apple, cho thấy nhu cầu AI và smartphone cao cấp có thể là lực kéo chính của node mới.

Nói cách khác, N2 không chỉ “nhỏ hơn”, mà là một bước tối ưu nhằm phục vụ đúng nơi thị trường đang tăng trưởng mạnh: AI và các thiết bị cá nhân cần hiệu năng cao nhưng bị giới hạn bởi pin/nhiệt.

Giải pháp hiệu năng cao, tiết kiệm điện cho AI



5. 2nm sẽ xuất hiện trên thiết bị nào và khi nào?

2nm (N2) sẽ xuất hiện sớm nhất trên các chip flagship cho smartphone và các bộ xử lý AI/HPC cho server, vì TSMC định vị N2 để đáp ứng nhu cầu “energy‑efficient computing” cho mobile và AI. Về thời điểm, N2 đã vào sản xuất hàng loạt từ Q4/2025; các sản phẩm thương mại đầu tiên thường rơi vào giai đoạn 2026-2027 tùy chu kỳ ra mắt của từng hãng và mức độ “ramp” sản lượng.​

5.1 Nhóm thiết bị sẽ có 2nm

• Điện thoại flagship/SoC cao cấp: Theo một số báo cáo thị trường, Apple được cho là sẽ là nhóm khách hàng sớm của tiến trình 2nm (N2), gắn với thế hệ chip A20 (iPhone 18) trong các dự đoán thị trường.​ (Nguồn: Trendforce)

• Laptop/PC SoC: một số dự đoán cho rằng Apple có thể dùng N2 cho các chip Mac (ví dụ M-series) sau khi N2 ổn định sản lượng.​

• AI accelerator & server (HPC/AI): N2 và các biến thể liên quan được định hướng cho các tải AI/HPC, và các nguồn phân tích/roadmap nhắc tới NVIDIA ở các thế hệ sản phẩm kế tiếp theo chu kỳ 2026-2027.​

Chip 2nm bắt đầu với smartphone flagship và siêu máy chủ AI

5.2 Khi nào xuất hiện (mốc tham khảo)

• Cuối 2025: TSMC xác nhận N2 đã vào sản xuất hàng loạt trong Q4/2025.​

• Năm 2026: giai đoạn “ramp‑up” và mở rộng biến thể, trong đó N2P (bản nâng cấp của N2) được nêu là sẽ sản xuất hàng loạt vào nửa sau 2026; A16 (2nm‑class, tập trung HPC, có Super Power Rail/backside power) cũng được nói sẽ vào volume production nửa sau 2026.​

• 2026-2027 (thiết bị mở bán): Một số nguồn phân tích dự đoán danh sách khách hàng 2nm có thể mở rộng trong 2027, bao gồm cả các hãng làm AI/HPC; tuy nhiên lịch cụ thể còn phụ thuộc kế hoạch sản phẩm từng công ty.

6. Tổng kết

Cột mốc sản xuất hàng loạt chip 2nm (N2) của TSMC từ cuối 2025 đánh dấu bước nhảy vọt về hiệu năng và khả năng tiết kiệm điện cho kỷ nguyên AI. Trong khi chờ đợi những thiết bị đột phá này ra mắt vào năm 2026, đừng quên theo dõi MemoryZone để cập nhật tin tức công nghệ nóng hổi và sở hữu những linh kiện phần cứng, laptop chính hãng mới nhất.
