DIMM là gì? Các thế hệ DDR trên DIMM và cách chọn RAM
Khi tìm mua linh kiện hoặc nâng cấp RAM cho dàn PC, người dùng thường bắt gặp thuật ngữ DIMM trong bảng thông số kỹ thuật của mainboard. Việc hiểu rõ DIMM là gì và phân biệt được các biến thể phổ biến như UDIMM, RDIMM hay SO-DIMM sẽ giúp bạn chọn đúng loại RAM, đảm bảo tính tương thích và tối ưu hiệu suất cho hệ thống. Hãy cùng MemoryZone tìm hiểu chi tiết về cấu tạo, các thế hệ DDR trên chuẩn DIMM và cách chọn mua RAM chuẩn xác nhất qua bài viết dưới đây.
1. DIMM là gì?
DIMM (Dual In-line Memory Module) là loại module bộ nhớ RAM phổ biến dùng cho máy tính để bàn và máy chủ, với thiết kế chân cắm kép hỗ trợ đường truyền dữ liệu 64-bit nhanh chóng. Khác với SIMM cũ chỉ có chân ở một bên, DIMM cho phép truyền dữ liệu hiệu quả hơn nhờ các chân tiếp xúc ở cả hai cạnh. Đây là chuẩn RAM tiêu chuẩn cho PC desktop, giúp CPU truy xuất dữ liệu tạm thời mượt mà.

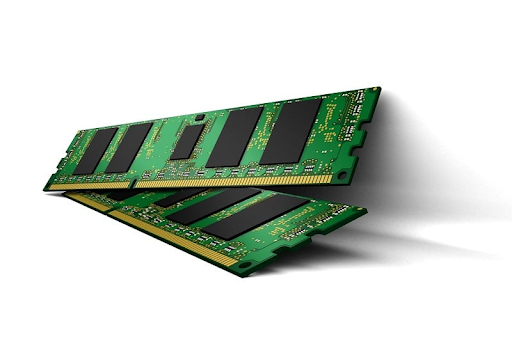

2. Cấu tạo, nguyên lý hoạt động của DIMM
DIMM gồm bảng mạch PCB, nhiều chip DRAM (Dynamic RAM) và chân tiếp xúc mạ vàng (288 chân cho DDR4/DDR5, 240 chân cho DDR2/DDR3). Các chip nhớ lưu trữ dữ liệu tạm, trong khi chân kết nối truyền tín hiệu trực tiếp từ memory controller trên CPU hoặc mainboard.
Nguyên lý hoạt động: CPU gửi yêu cầu đến memory controller, tín hiệu đi qua khe DIMM đến chip nhớ để đọc/ghi dữ liệu, sau đó trả về CPU mà không cần buffer trung gian ở loại cơ bản. Thiết kế này giảm nhiễu, tăng tốc độ truyền so với thế hệ cũ.
3. Các loại DIMM phổ biến hiện nay
3.1 UDIMM (Unbuffered DIMM)
UDIMM là loại bộ nhớ cơ bản nhất không được trang bị bộ đệm (buffer) hoặc thanh ghi (register) nằm giữa các chip nhớ và bộ điều khiển của CPU. Nhờ kết nối trực tiếp này, UDIMM có độ trễ cực thấp và mức giá thành dễ tiếp cận đối với đa số người dùng cá nhân. Đây chính là dòng RAM tiêu chuẩn thường thấy nhất trên các dàn PC phổ thông và máy tính chơi game hiện nay.

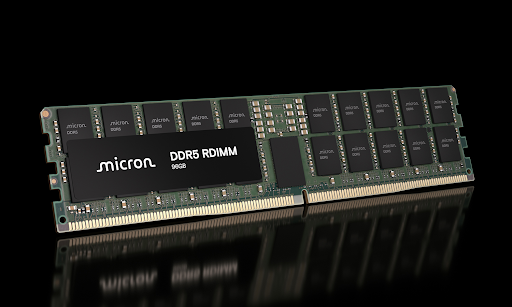

3.2 RDIMM (Registered DIMM)
RDIMM được tích hợp thêm một chip thanh ghi (Registered Clock Driver - RCD) làm nhiệm vụ trung gian nhận và phân phối tín hiệu từ CPU đến các chip nhớ. Thiết kế này giúp giảm tải áp lực điện toán cho bộ điều khiển bộ nhớ, từ đó hệ thống có thể quản lý số lượng mô-đun khổng lồ mà không bị gián đoạn. Do mang lại độ ổn định tuyệt đối, RDIMM chủ yếu được ứng dụng trong các hệ thống máy chủ (Server) và máy trạm (Workstation) cấu hình cao.
3.3 CUDIMM (Clocked Unbuffered DIMM)
CUDIMM là chuẩn bộ nhớ DDR5 thế hệ mới được tích hợp trực tiếp một chip quản lý xung nhịp (Clock Driver - CKD) ngay trên bề mặt bo mạch. Chip CKD đóng vai trò tái tạo và ổn định tín hiệu đồng hồ, giúp thanh RAM giảm thiểu đáng kể độ nhiễu tín hiệu khi vận hành ở tần số cực cao. Cải tiến này giúp CUDIMM dễ dàng phá vỡ các giới hạn tốc độ cũ, đạt ngưỡng băng thông từ 6400 MT/s đến hơn 9000 MT/s trên những bộ vi xử lý tiên tiến như Intel Core Ultra.
4. Các thế hệ DDR trên chuẩn DIMM
|
Thế hệ |
Năm ra mắt |
Số chân DIMM |
Điện áp chuẩn |
Điểm nổi bật về công nghệ |
|
DDR |
1998 - 2000 |
184 pin |
2.5V |
Thế hệ đầu tiên, dùng cơ chế truyền dữ liệu ở cả hai sườn của xung nhịp để tăng tốc độ. |
|
DDR2 |
2003 |
240 pin |
1.8V |
Tăng mức prefetch lên 4n, cải thiện đáng kể tốc độ và hiệu suất năng lượng so với DDR. |
|
DDR3 |
2007 |
240 pin |
1.5V/1.35V |
Mức prefetch 8n từng rất phổ biến trên các hệ thống PC và server đời cũ. |
|
DDR4 |
2014 |
288 pin |
1.2V |
Băng thông cao hơn, điện áp thấp, hiện vẫn là tiêu chuẩn RAM DIMM quốc dân trên nhiều PC. |
|
2020 |
288 pin |
1.1V |
Mức prefetch 16n, chia 2 kênh sub-channel độc lập, hỗ trợ băng thông cực lớn cho cấu hình hiện đại. |

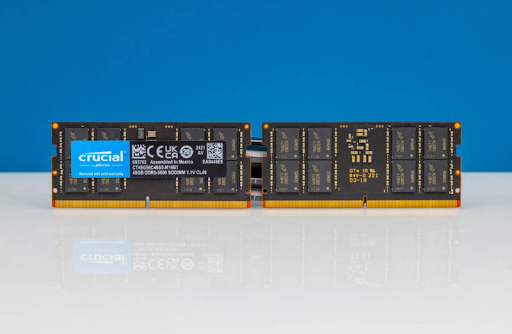

5. DIMM khác gì SO-DIMM? (Bảng so sánh)
DIMM và SO-DIMM khác chủ yếu về kích thước và ứng dụng. DIMM lớn cho desktop/server, SO-DIMM nhỏ gọn cho laptop
|
Tiêu chí |
DIMM (Desktop) |
SO-DIMM (Laptop) |
|
Tên đầy đủ |
Dual In-line Memory Module |
Small Outline Dual In-line Memory Module |
|
Kích thước |
Dài (~133.35 mm) Lớn hơn, phù hợp desktop |
Ngắn (~67.6 mm) Nhỏ gọn hơn, khoảng bằng một nửa DIMM thông thường |
|
Thiết bị sử dụng |
Desktop, workstation, server tùy loại |
Laptop, mini PC, NAS, thiết bị nhỏ gọn |
|
Số chân |
288 chân (DDR4/DDR5) |
260 chân (DDR4) 262 chân (DDR5) |
|
Khả năng lắp chéo |
Không lắp vào khe SO-DIMM |
Không lắp vào khe DIMM |
|
Khả năng tản nhiệt |
Tốt hơn (thường có giáp tản nhiệt hầm hố) |
Hạn chế (thường không có giáp) |
|
Hiệu năng |
Không tự động mạnh hơn nếu cùng chuẩn và thông số |
Hiệu năng có thể tương đương nếu cùng thế hệ, bus và timing |
6. Cách chọn DIMM tương thích với mainboard
Khi chọn DIMM, bạn nên kiểm tra theo đúng thứ tự sau để tránh mua sai ngay từ đầu:
-
Xác định mainboard dùng DDR4 hay DDR5, vì hai thế hệ này không thay thế chéo cho nhau.
-
Kiểm tra mainboard hỗ trợ UDIMM, CUDIMM hay chuẩn riêng nào khác, nhất là với nền tảng DDR5 mới.
-
Xem số khe RAM và dung lượng tối đa, vì có bo mạch 2 khe hỗ trợ 128GB nhưng cũng có bo mạch 4 khe hỗ trợ tới 256GB.
-
Đối chiếu bus JEDEC/XMP mà mainboard công bố, vì không phải cứ mua RAM xung cao là hệ thống sẽ tự chạy ở mức đó.
-
Ưu tiên tra QVL hoặc trang hỗ trợ của hãng mainboard nếu bạn dùng kit dung lượng lớn, bus cao hoặc CUDIMM.
7. Tổng kết
Việc nắm bắt chính xác DIMM là gì cùng các biến thể thông dụng như UDIMM, RDIMM hay thế hệ mới CUDIMM sẽ giúp bạn xây dựng hoặc nâng cấp cấu hình máy tính một cách khoa học nhất. Bạn đang cần một dàn PC chơi game mạnh mẽ với chuẩn UDIMM hay một hệ thống máy chủ vận hành liên tục với RDIMM, việc đọc hiểu thông số kỹ thuật là vô cùng cần thiết. Nếu bạn đang tìm kiếm các sản phẩm RAM chính hãng với hiệu năng vượt trội, hãy ghé ngay MemoryZone để được tư vấn tận tình và trực tiếp trải nghiệm những dòng linh kiện công nghệ tiên tiến nhất.
